Для придания фундаменту на винтовых сваях прочности, устойчивости к динамическим нагрузкам и долговечности производится обвязка винтовых свай металлом или деревом. Обвязка позволяет распределить нагрузку между всеми опорами равномерно, а также служит основой, на которую возводят стены и перекрытия.
Чаще всего для обвязки свайного фундамента применяют следующие материалы: брус, доску, профильную трубу, двутавровую балку, уголок или швеллер. Верхняя обвязка крепится поверх оголовков и служит основой для постройки. Также для придания большей жесткости нередко применяется дополнительная, нижняя обвязка – объединение свай между собой уголком или профильной трубой.
Чем выше фундамент над землей – тем больше рядов обвязки потребуется для придания большей жесткости фундаменту.
Обвязка брусом или доской

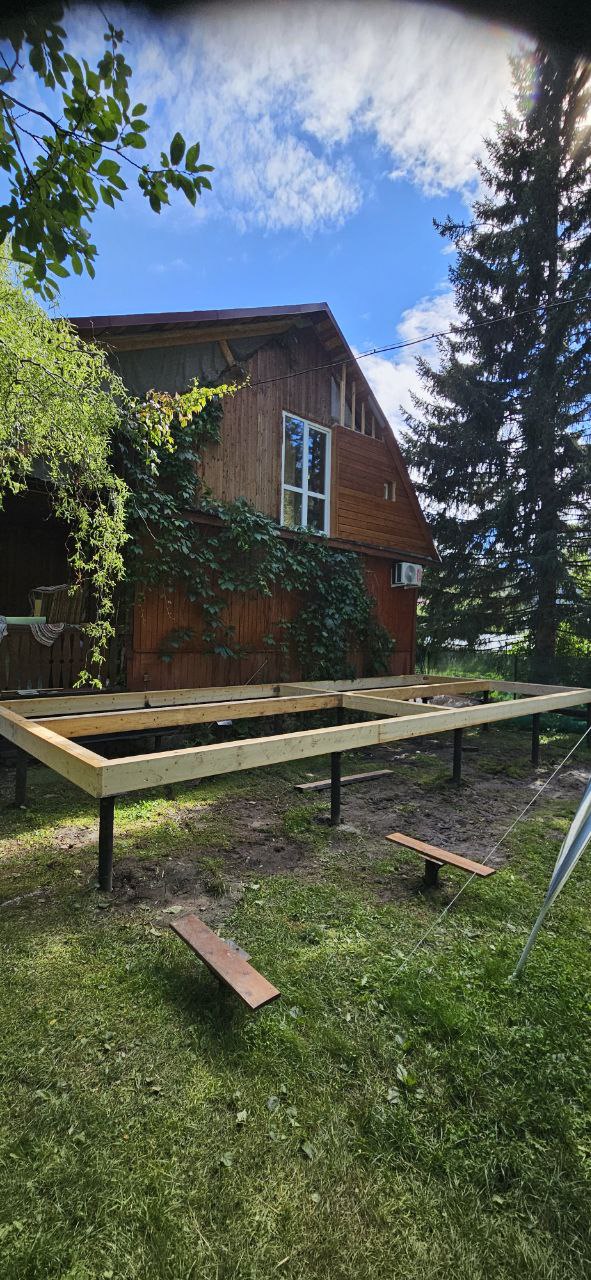

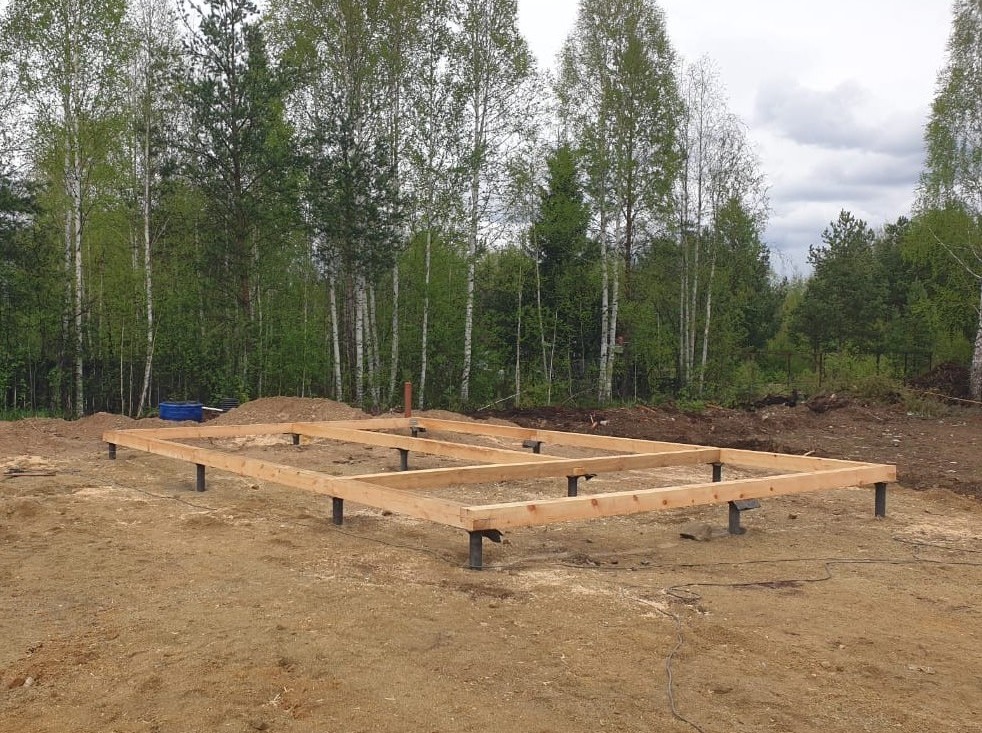

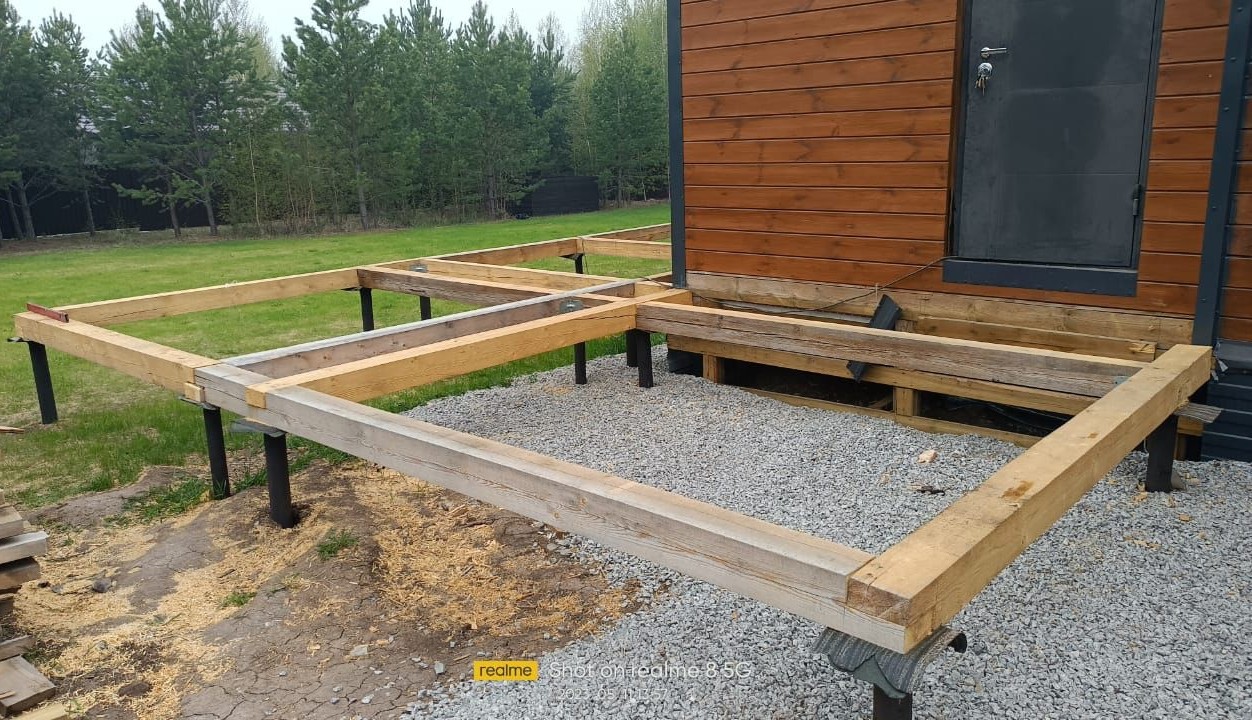

Обвязка брусом или доской – самый экономичный вариант. Если применяется доска, то несколько досок скрепляются между собой и укладываются на оголовки. Обвязка из древесины самая легкая по весу и самая простая в установке, из-за чего применяется довольно часто. Такая обвязка подходит только для деревянных строений – домов, беседок, бань, веранд, и др. Высота постройки над землей не должна превышать 0,5 метра, иначе возможно колебание конструкции.
Обвязка швеллером или двутавром (балкой)

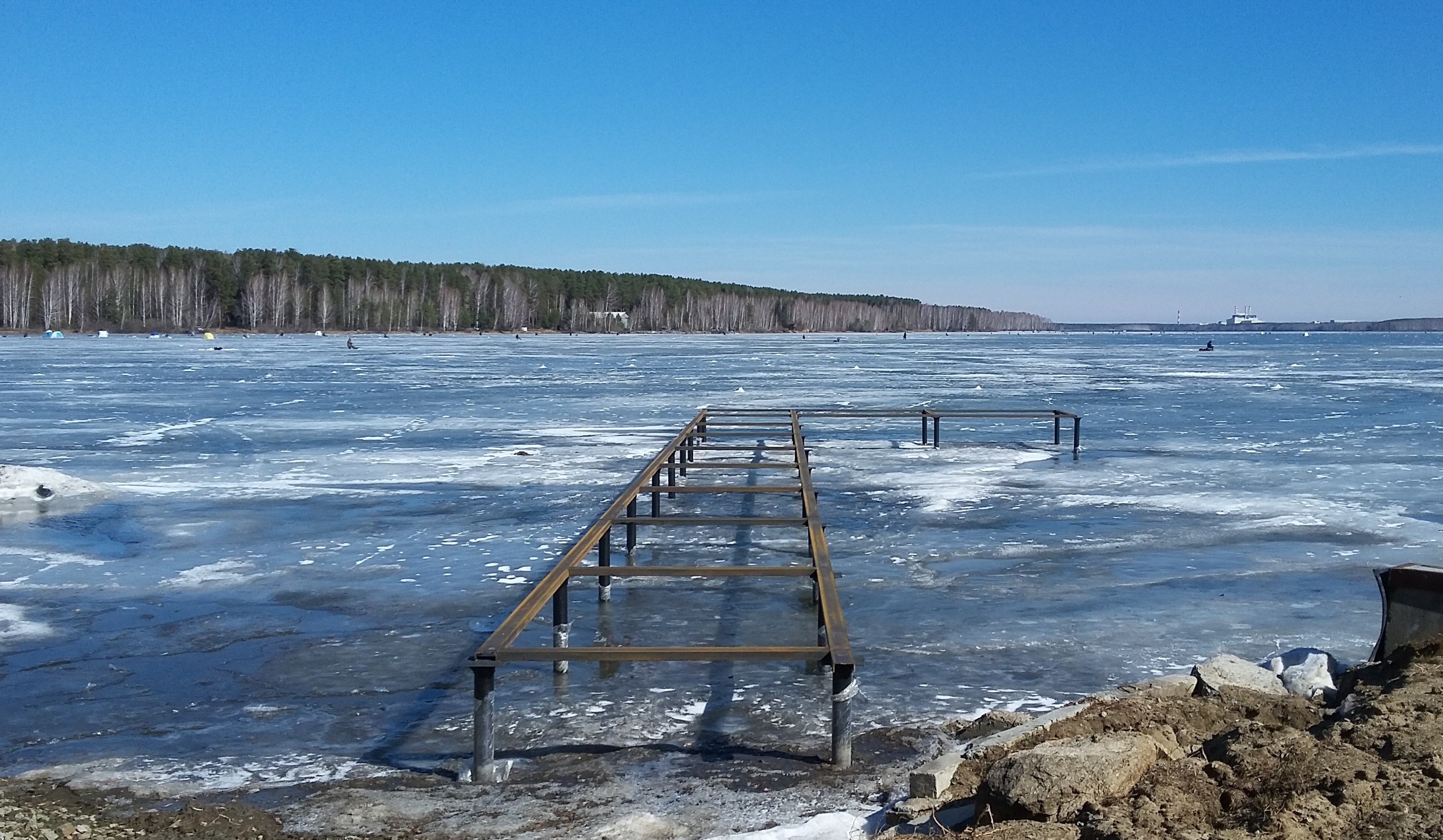

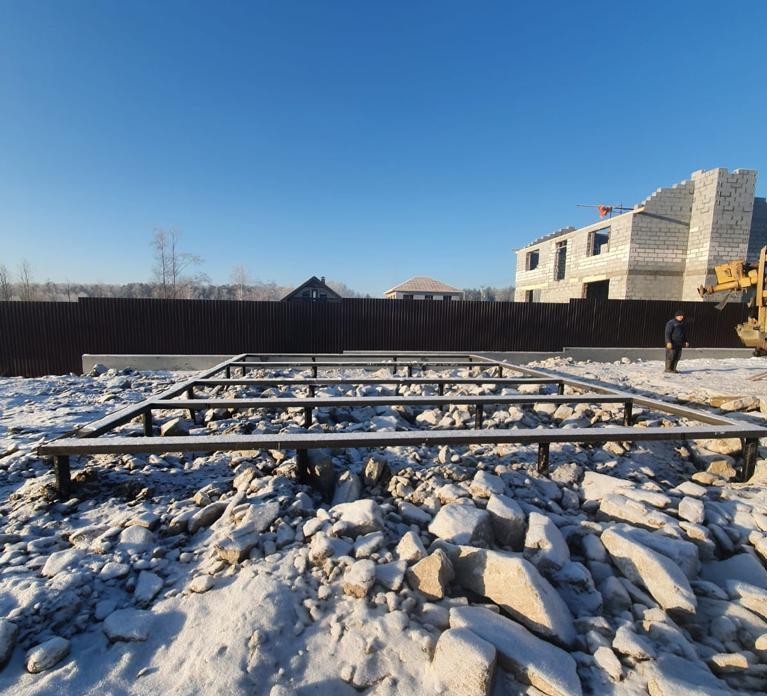

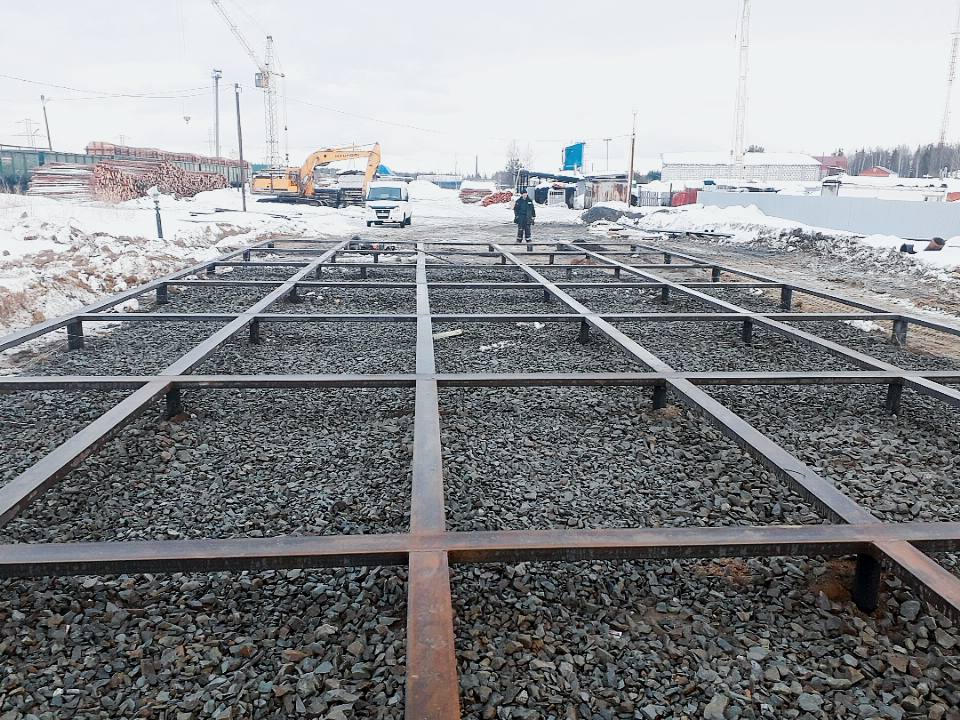

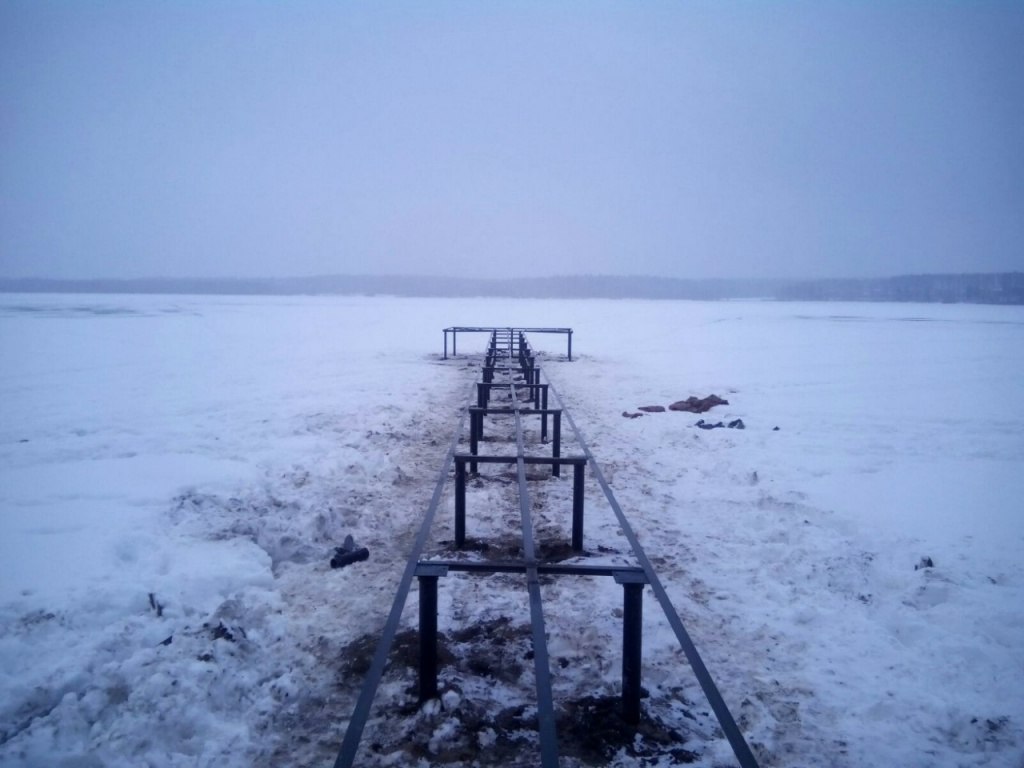

Обвязка швеллером или двутавром (балкой) – самый надежный и распространенный вариант обвязки. Он существенно дороже, чем обвязка брусом. Материал укладывается на опоры и крепится при помощи сварки. Из минусов – тяжелая металлическая обвязка увеличивает нагрузку на фундамент. Этот момент нужно предусмотреть на этапе проектирования. Подходит при строительстве промышленных объектов, а также домов из газоблока, бруса и кирпича.
Обвязка профильной трубой и уголком

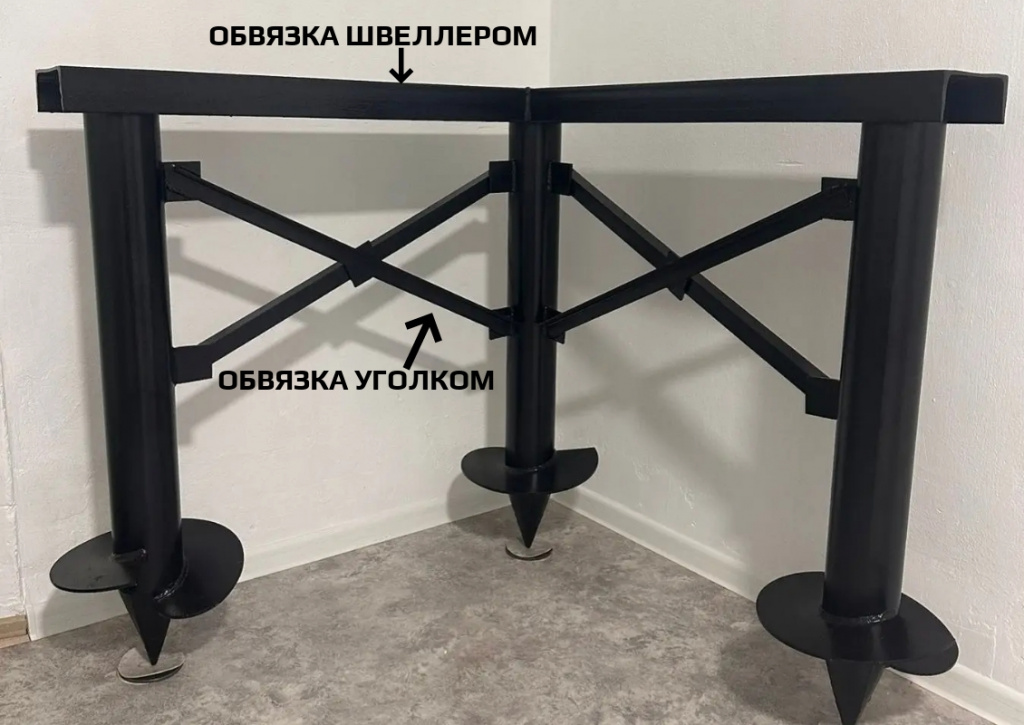

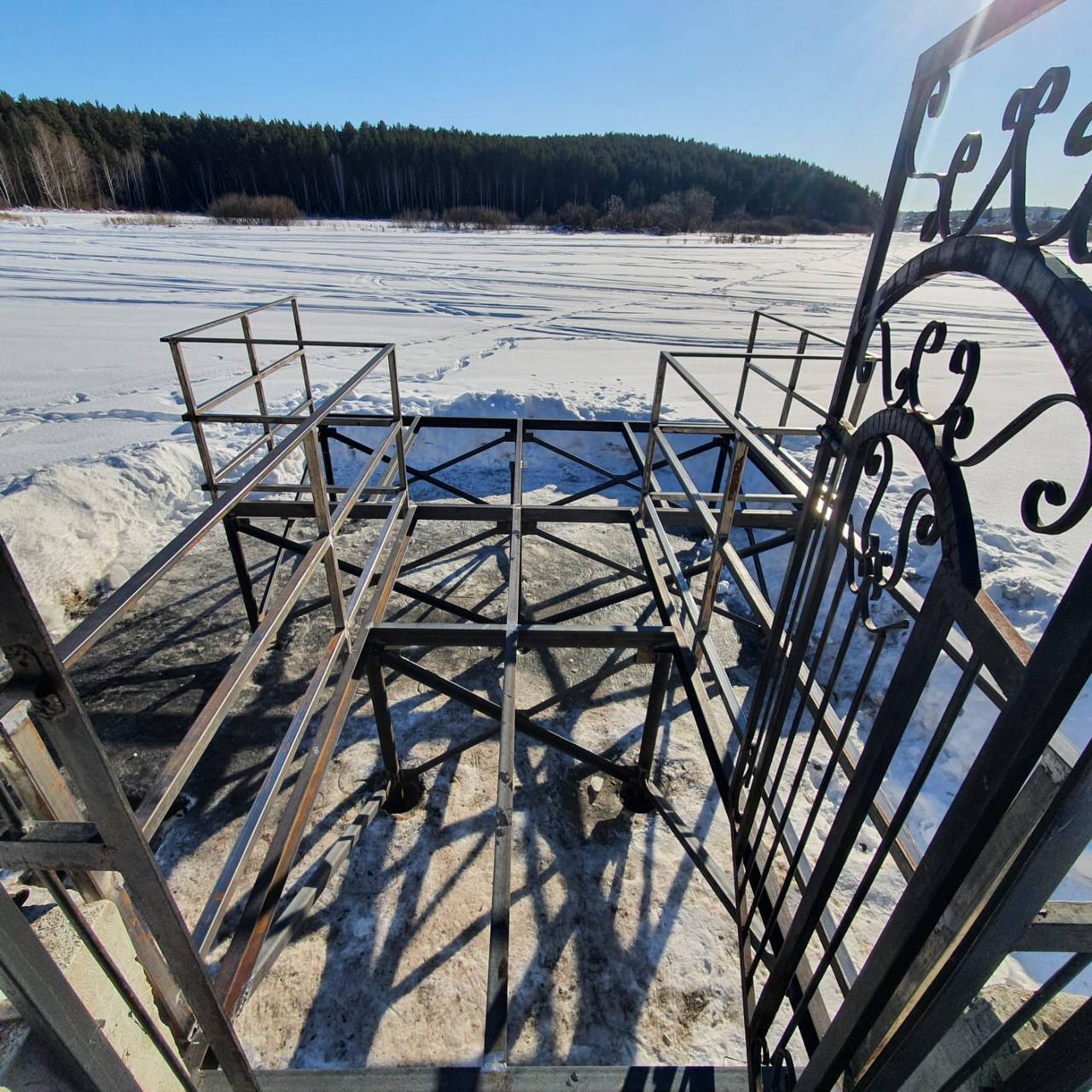

Обвязка профильной трубой и уголком – чаще всего применяется в качестве дополнительной, нижней обвязки для погашения динамических нагрузок. Ее применение обязательно, если высота строения над землей больше 1 метра, а также при слабом грунте или больших перепадах в рельефе. Профильная труба приваривается к сваям горизонтально, или под углом, в один или два ряда. Уголок, чаще всего приваривается в два ряда или крест на крест.
| Материал | Цена от (материал + работа), руб. | Ед. изм. |
|---|---|---|
| Брус 150*150 | 870 | м.п. |
| Брус 200*150 | 1050 | м.п. |
| Брус 200*200 | 1200 | м.п. |
| Профильная труба 40х20х2 | 740 | м.п. |
| Профильная труба 60х30х2 | 820 | м.п. |
| Профильная труба 60х30х3 | 920 | м.п. |
| Профильная труба 80х40х2 | 900 | м.п. |
| Профильная труба 80х40х3 | 1000 | м.п. |
| Швеллер №14 | 1710 | м.п. |
| Швеллер №16 | 1950 | м.п. |
| Швеллер №18 | 2250 | м.п. |
| Швеллер №20 | 3210 | м.п. |
| Швеллер №22 | 3560 | м.п. |
| Швеллер №24 | 3960 | м.п. |
| Двутавровая балка №14 | 2200 | м.п. |
| Двутавровая балка №16 | 2470 | м.п. |
| Двутавровая балка №18 | 2840 | м.п. |
| Двутавровая балка №20 | 3400 | м.п. |
| Уголок 5х5 | 1100 | м.п. |
